识别电动汽车电池模块上不良的互连

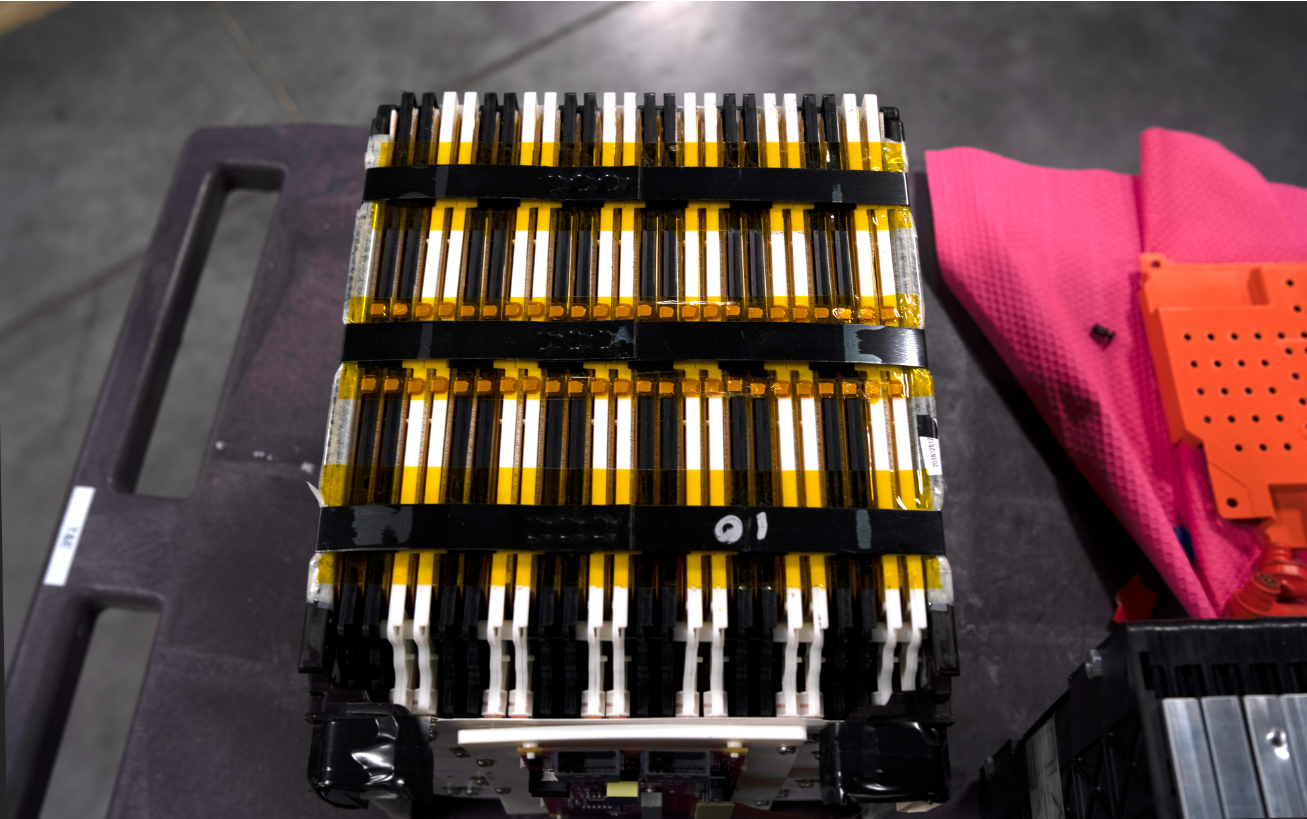

新能源汽车电池组由多个电池串联叠置组成。一个典型的电池组大约有96个电池，充电到4.2V的锂离子电池而言，这样的电池组可产生超过400V的总电压。当电池之间存在不正确的机械连接时，就可能导致高电阻、电源损失甚至电池起火。

然而，检查每个电池之间的机械连接可能很困难。可见光相机检查系统可用于验证组件是否处于正确位置和方向，但无法验证连接的电气连续性。此外，连接器的表面是反光的，这给照明和相机的放置带来了挑战。

根据行业规定，新能源汽车电池制造商通常需要保存每次验证和生产线结束测试的性能历史记录。这要求他们需要借助精确和可重复的测量工具，以便能够快速比较得出的测试数据，来确定电池趋势和潜在问题。如果连接不良导致破坏性火灾，该数据也可用于辩护诉讼。

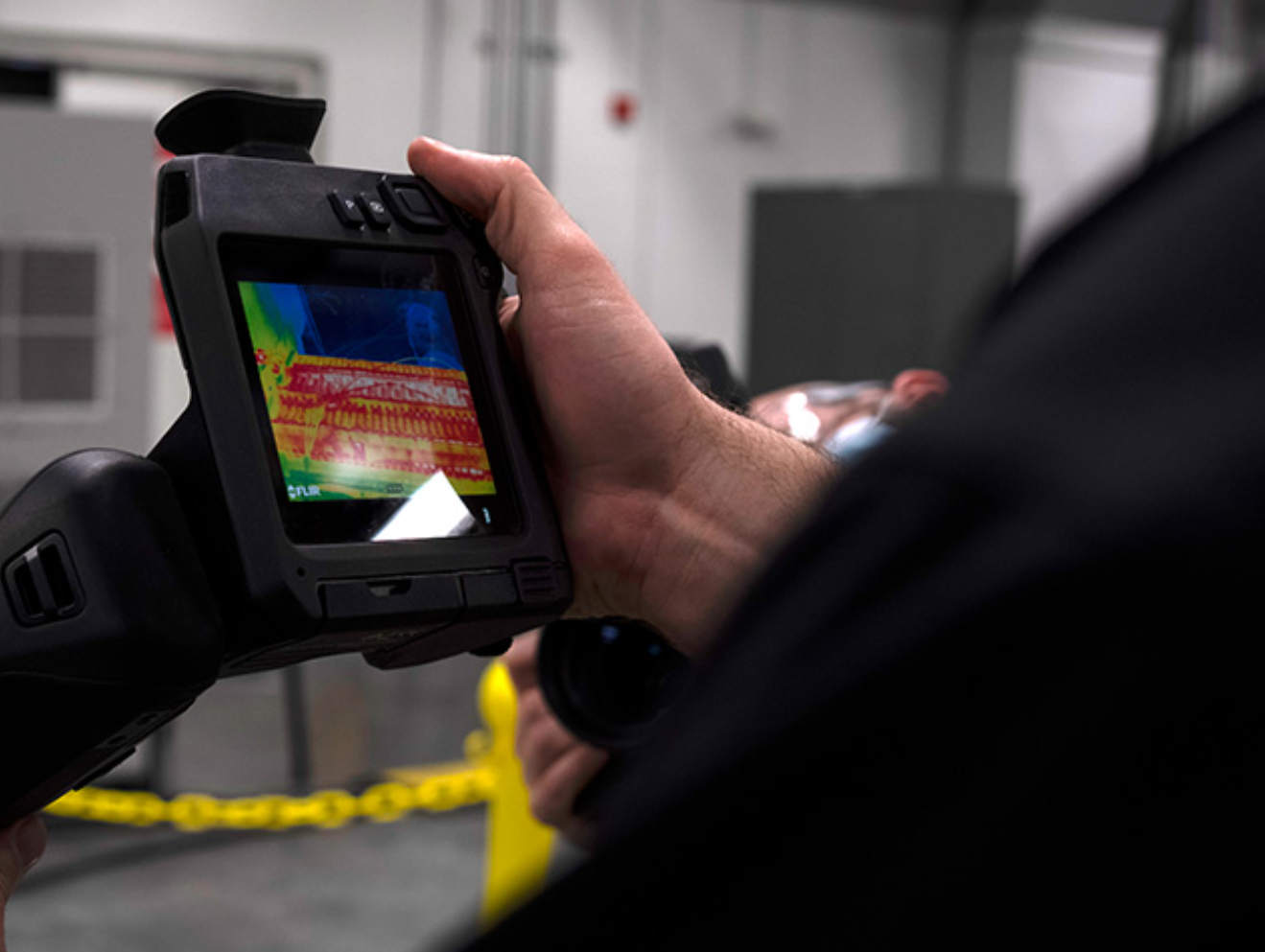

随着热成像技术的推广，制造商使用红外热像仪检查电气系统的历史由来已久。这些热像仪可用于检测由不良或松动的电气连接引起的电阻增加而引起的温度升高。它们还可以帮助识别其他潜在问题，比如负载不稳定、电路过载、绝缘性能下降或电线损坏等。

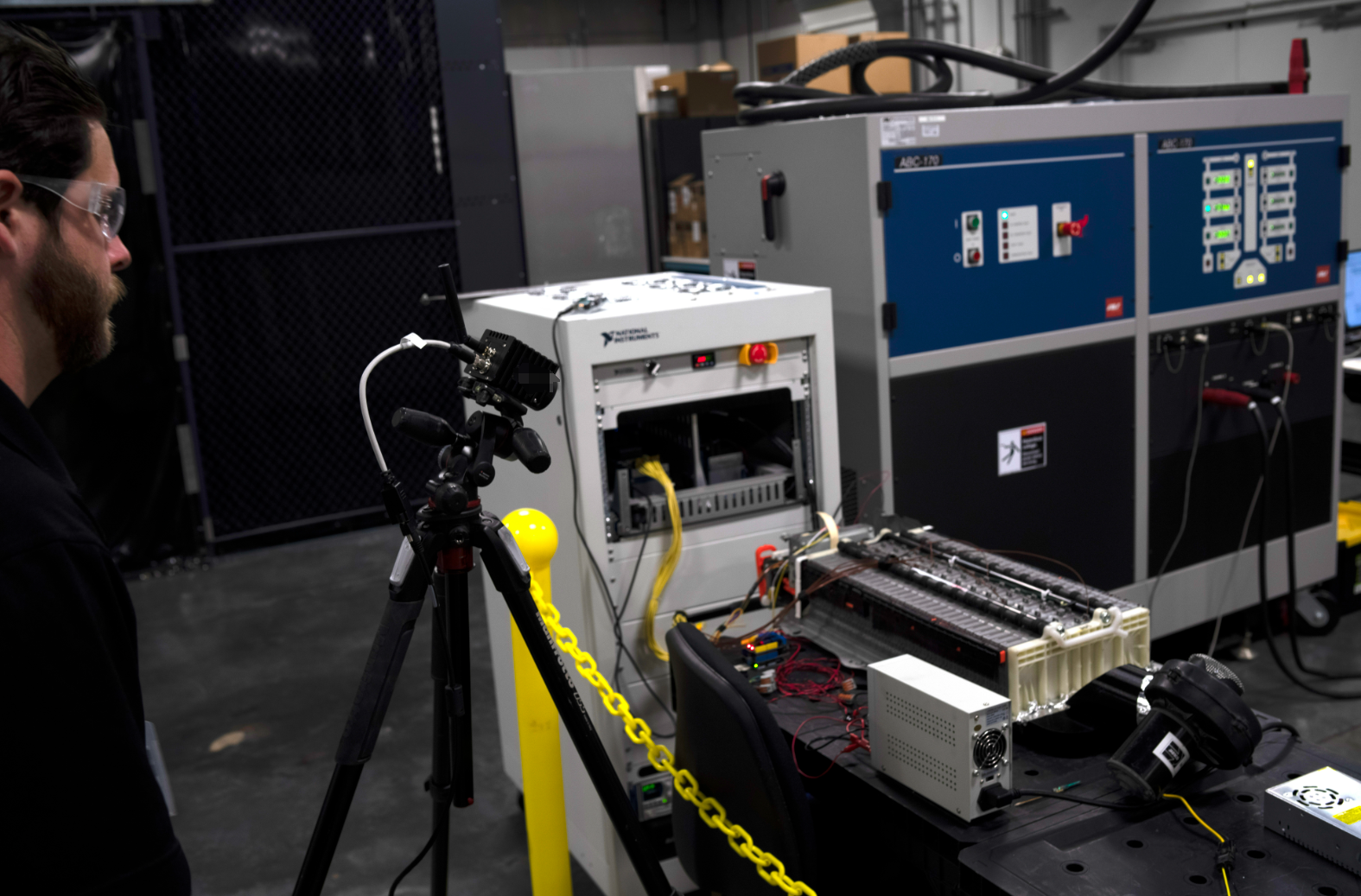

热像仪不仅可以识别热点，还可以输出图像中每个像素的精确温度信息。这使得终端用户可以灵活地监控电池连接的大小和类型。根据电池组的物理尺寸、连接位置以及热像仪的安装位置，还可以实现单个热像仪同时检查多个连接。



说到新能源汽车，就离不开充电的问题，电池质量是保障安全充电的根本。因此广大制造商们一定要在电池出厂前严格监测，确保电池质量，在保障动力电池安全性的方面，红外热像仪是个不错的选择。
